Bezkontaktní zapalování Stadion - venkovní rotor

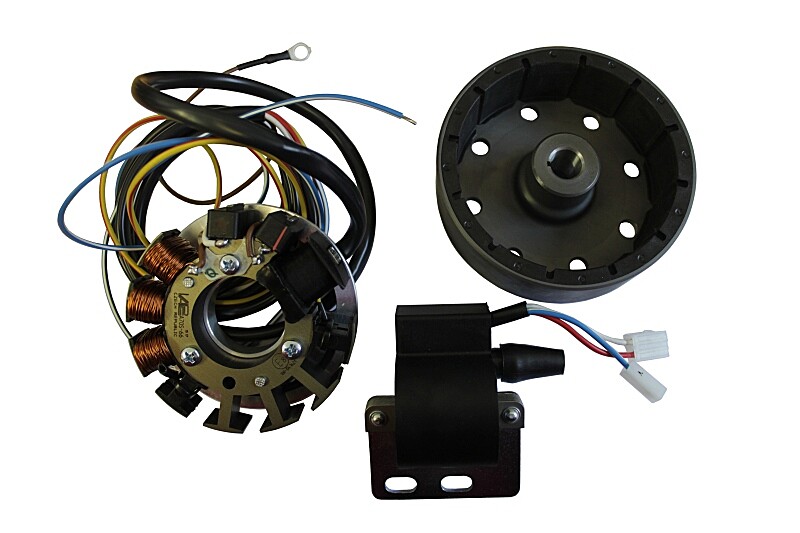

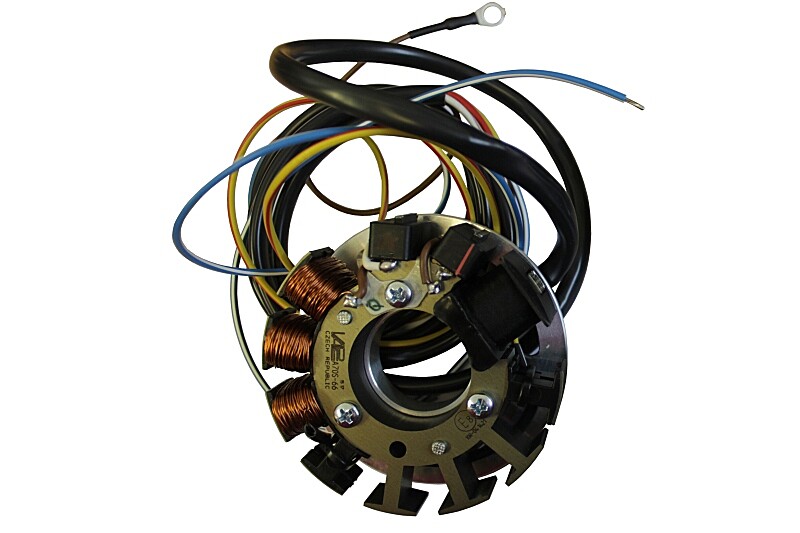

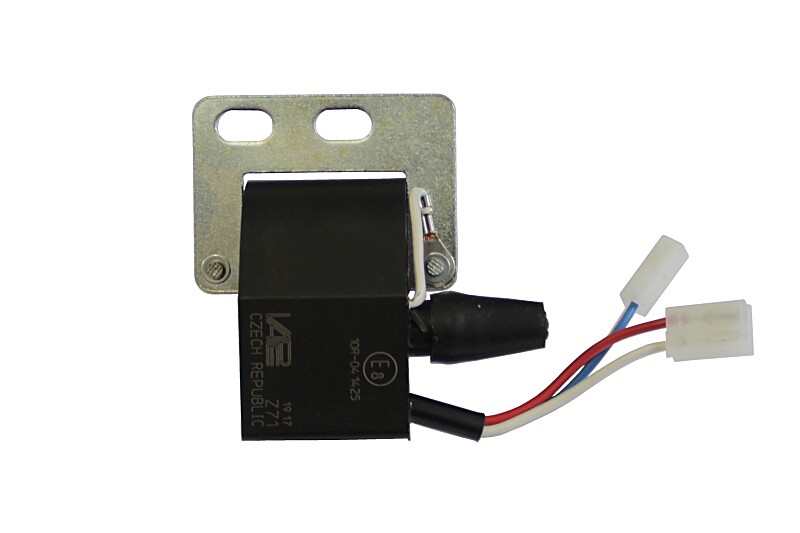

Bezkontaktní zapalování pro motocykly Stadion S11, S22 a Jawetta má světelný výkon 6V 20W. Výrobcem je česká firma Vape, která dodává sadu obsahující rotor, stator, kabeláž k zapalování a indukční cívku.

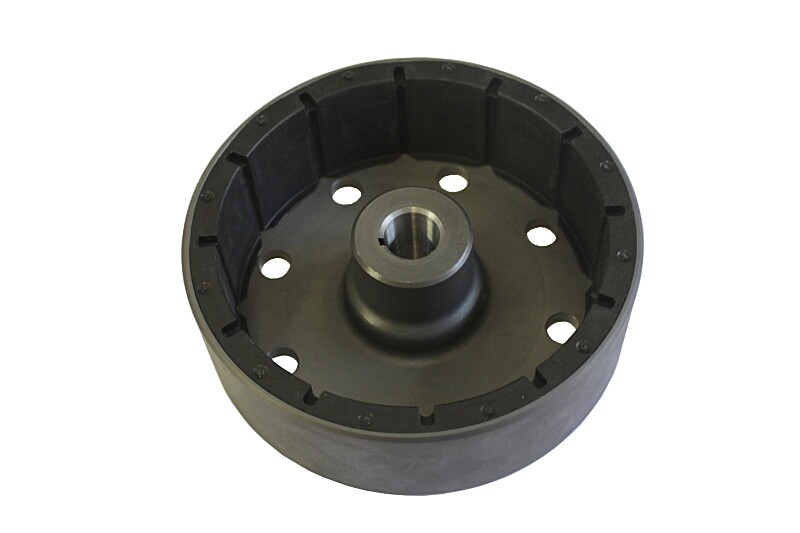

Tento typ zapalování má velký rotor s hmotností odpovídající originálnímu zapalování u Stadiona, což motoru zachovává původní charakteristiku a dodává mu pravidelný a klidný chod.

Montáž je velmi jednoduchá a nevyžaduje žádné úpravy na motoru.

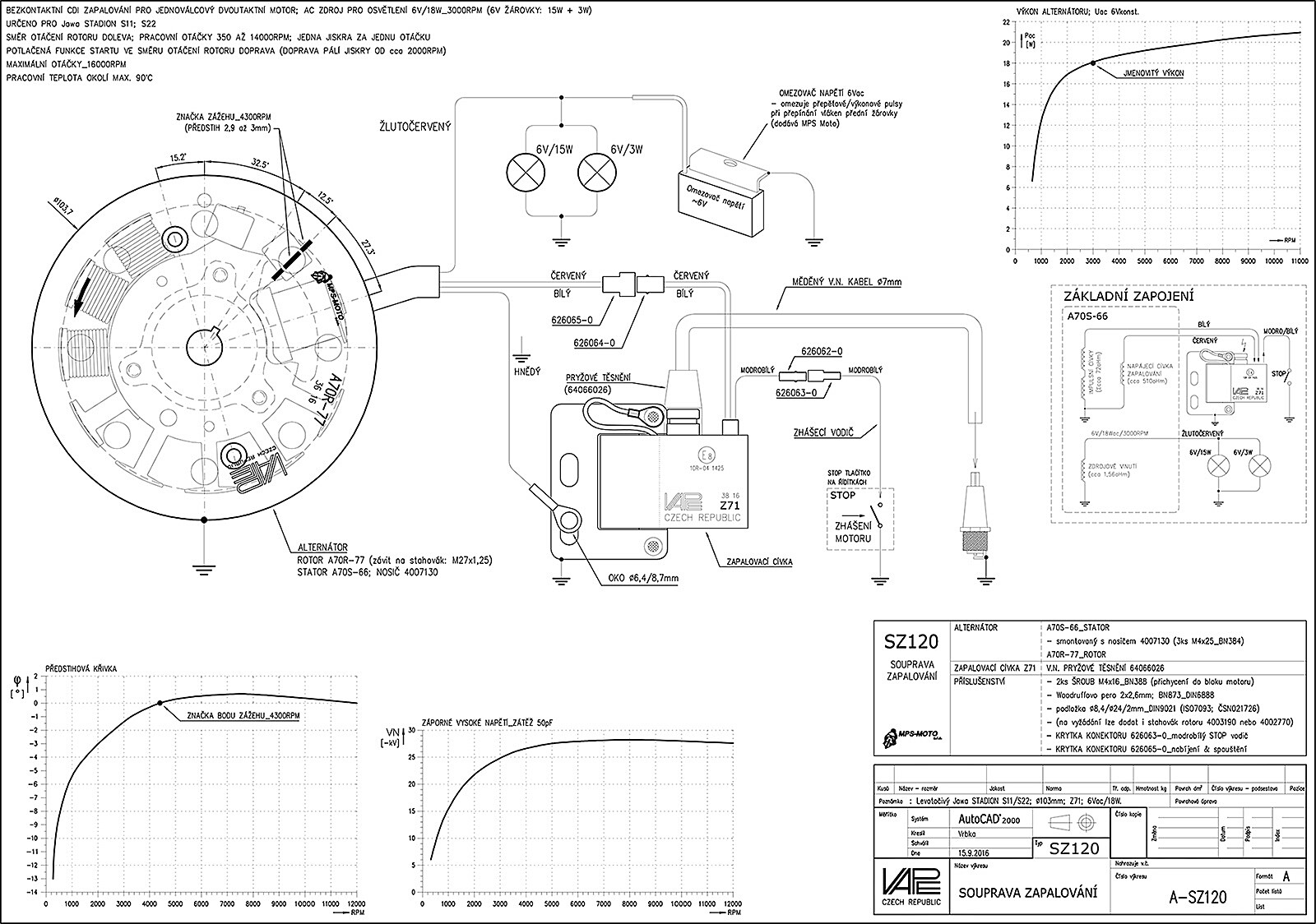

Připojení stabilizátoru napětí: Stabilizátor napětí v sadě se připojuje snadno:

1. Montáž stabilizátoru: Stabilizátor má kovovou základnu s otvorem o průměru D6, která musí být uzemněna. Ideálně stabilizátor připevněte na rám motocyklu.

2. Zapojení světelného obvodu: Volný konec stabilizátoru připojte do světelného obvodu pomocí svorky. Do průchozího otvoru svorky vložte žlutý drát od zapalování, a do neprůchozího otvoru připojte žlutý drát ze stabilizátoru. Nezáleží na tom, který žlutý drát použijete.

Pozor: Pokud jsou světla dlouho vypnutá a všechen proud jde do stabilizátoru, může dojít k jeho poškození.

Doporučení: Zapojte světla napřímo. Světla nijak neovlivňují sílu jiskry a je nutné stále svítit. Jeden žlutý drát připojte k zadnímu světlu a druhý k přednímu. Pokud je ve světelném obvodu vypínač, doporučujeme jej přemostit.
