Bezkontaktní zapalování Pionýr

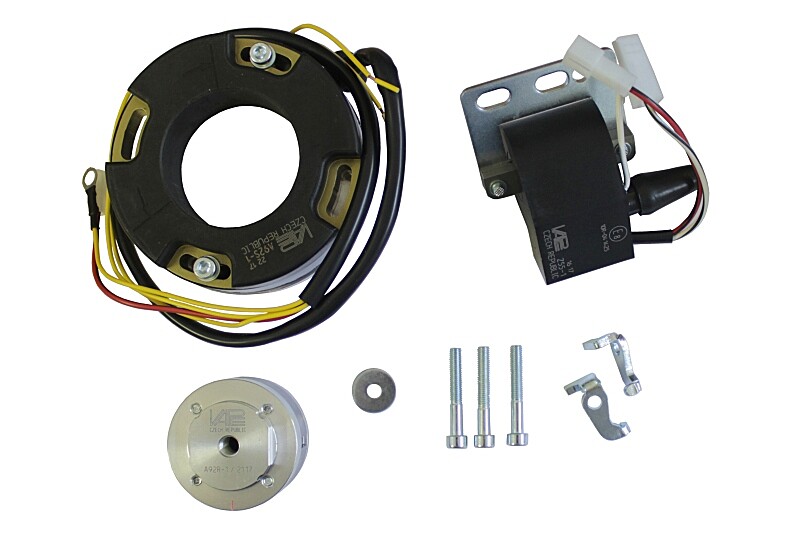

Bezkontaktní zapalování je určeno pro motocykly Pionýr, typy 550, 555, 05, 20, 21, a 23. Toto zapalování přináší významné zlepšení chodu a spolehlivosti motoru, což ocení zejména závodní stroje. Montáž je jednoduchá, bez nutnosti jakýchkoli úprav na motoru – vše pasuje stejně jako původní zapalování.

Světelný výkon činí 20 W, což je dostatečné pro přední žárovku 6V 15/15W a zadní žárovku 6V 5W. U žárovek je však třeba dát pozor na výrobce, protože levnější typy mohou mít vlákno s jiným odběrem (W), což vede k nižší svítivosti.

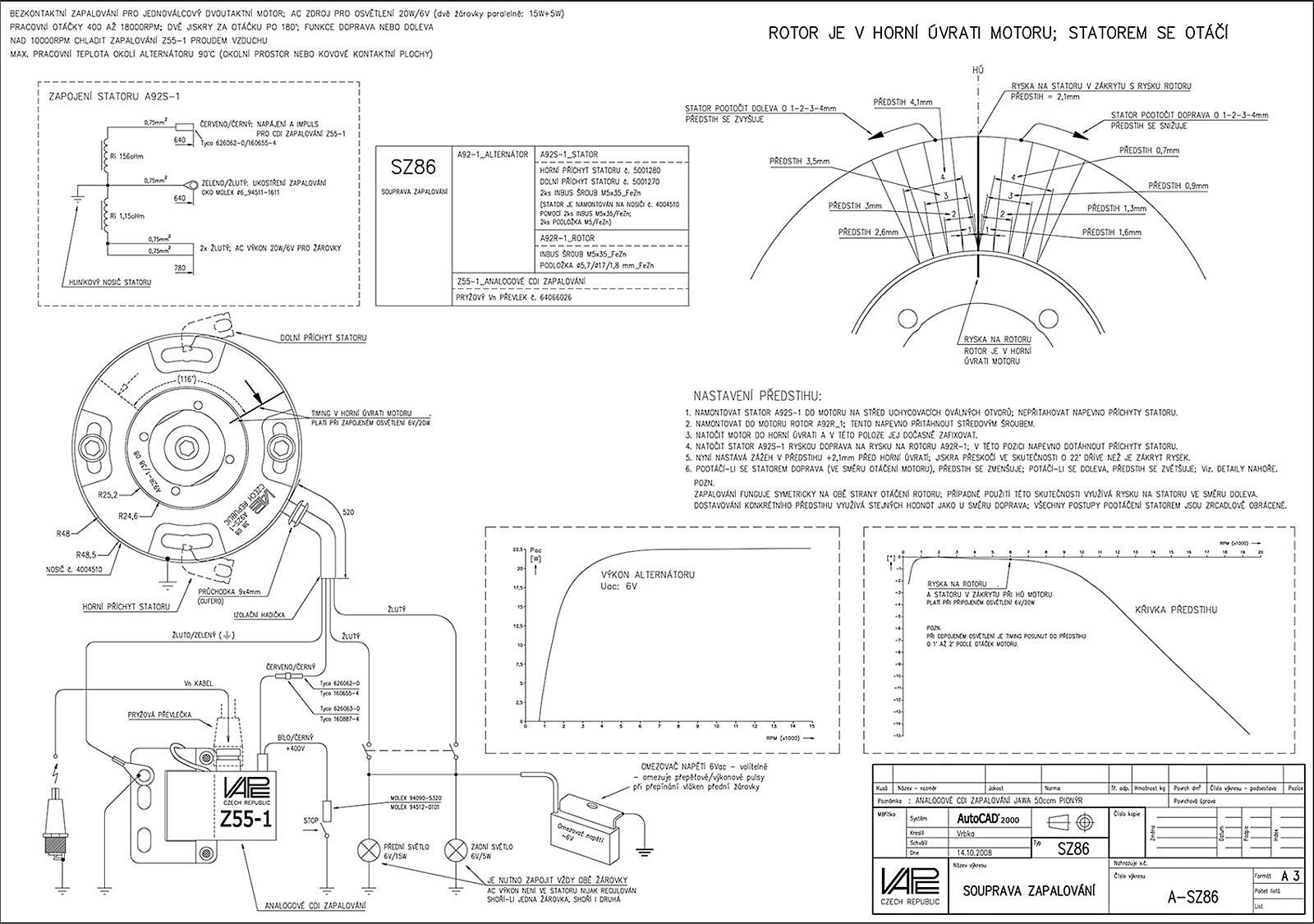

Zapojení světelného obvodu: Dva žluté kabely jsou určeny pro přední a zadní světlo. Lze je spojit do jednoho a připojit ke kabelu vedoucímu ke spínací skříňce, ale doporučujeme zapojení napřímo: jeden kabel k přepínači předního světla a druhý k zadnímu světlu.

Připojení stabilizátoru napětí: Stabilizátor napětí, který je součástí sady, má jednoduché připojení:

1. Montáž stabilizátoru: Stabilizátor má kovovou základnu s otvorem o průměru D6, která musí být uzemněna. Ideálně stabilizátor připevněte na rám motocyklu.

2. Zapojení stabilizátoru: Volný konec stabilizátoru připojte do světelného obvodu pomocí svorky. Do průchozího otvoru svorky vložte žlutý drát od zapalování, a do neprůchozího otvoru připojte žlutý drát ze stabilizátoru. Nezáleží na tom, který žlutý drát použijete.

Pozor: Pokud jsou světla dlouho vypnutá a všechen proud jde do stabilizátoru, může dojít k jeho poškození.

Doporučení: Zapojte světla napřímo. Světla nijak neovlivňují sílu jiskry a je nutné stále svítit. Jeden žlutý drát připojte k zadnímu světlu, a druhý připojte ke kabelu vedoucímu ke spínací skříňce. Na spínací skříňce však kabel nezapojujte, ale propojíte jej s kabelem vedoucím do řídítek k přepínači světel.
